Arduino Ethernet modul W5500 TCP/IP

Podrobný popis

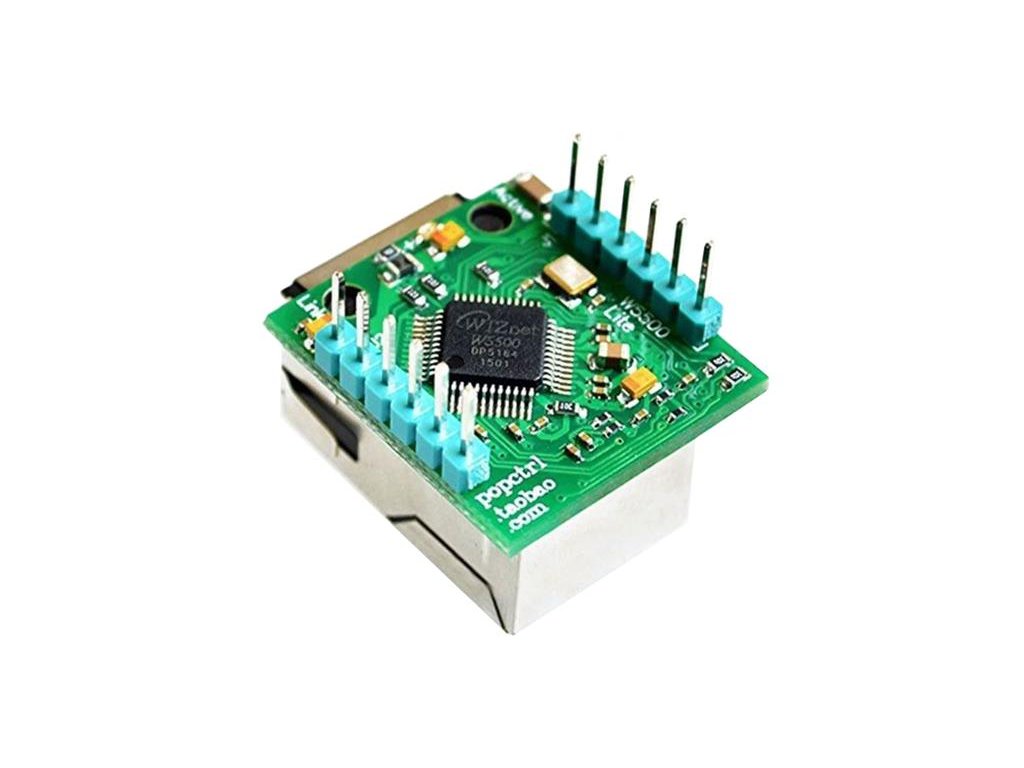

Miniatúrny modul s čipom WizNet W5500 pre pripojenie na Ethernetovú sieť pomocou Vášho Arduina. Ide prevádzkovo o veľmi spoľahlivý modul pre TCP komunikáciu. K riadiacemu kontroléru sa pripája pomocou rozhrania SPI (Serial Peripheral Interface), ktorý na spojenie vyžaduje päť signálov (clock-SCK, data in-MISO, data out-MOSI, chip select-CS a RESET). Ideálne pre Arduino DUE s podporou 3.3V technológie, k 5V signálom sú I/O tolerantné. Možnosť taktovania SPI až do 80MHz, prakticky funguje na DUE spoľahlivo aj pri 40MHz. RJ45 konektor s integrovanými pulznými transformátormi obsahuje aj dve LED pre signalizáciu pripojenia k sieti (zelená) a sieťovú aktivitu (žltá). Napájanie modulu je napätím 3.3V.


Technické parametre:

- napájanie: 3.3VDC
- spotreba: 200mA
- rozhranie: SPI, 80MHz
- protokoly: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- buffer: 32kB pre príjem
- kompatibilita: DUE, DIGIX, ostatné s prevodníkom úrovne
- čip: Wiznet 5500
- sieťové rozhranie: HR911105A
- rozmery DPS: 23×25mm
- rozmery: 28.5×23×24mm


Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
