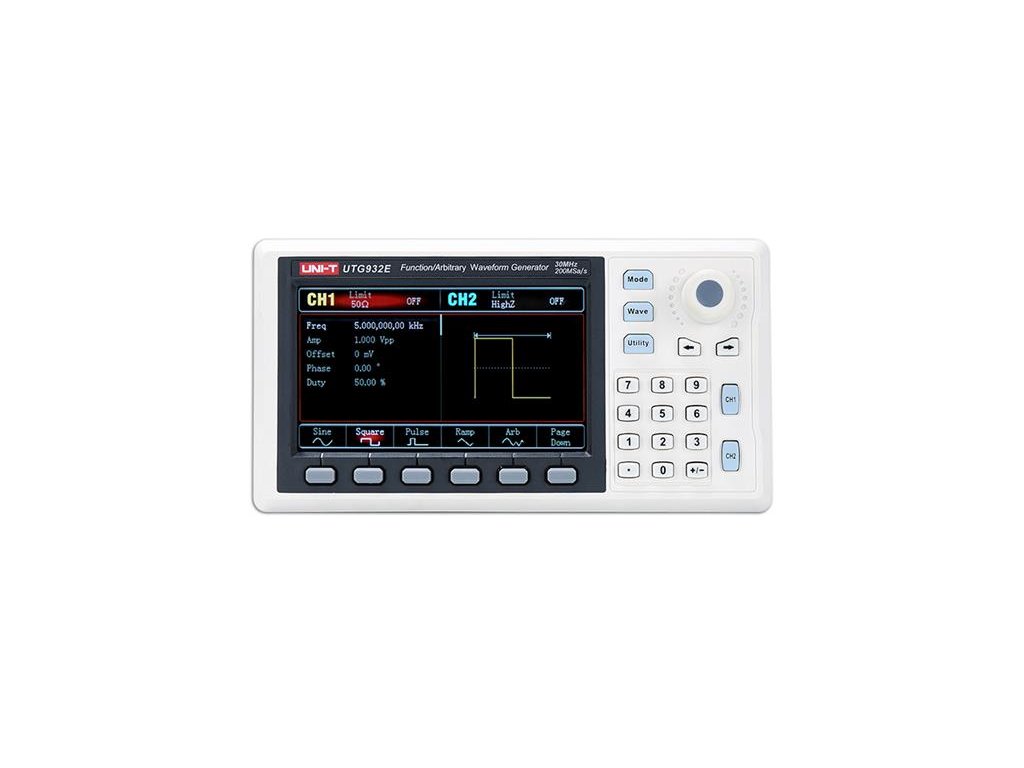

Generátor UNI-T UTG932E

Podrobný popis

Generátor funkcií (ľubovoľných priebehov vĺn) UTG932E zo série UTG900E je dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného signálu ľubovoľných tvarov vlny s rozlíšením 1μHz a nízkym skreslením. K dispozícii je modulovanie signálov rôznymi moduláciami ako AM, PM, FM, FSK atď. z interného alebo externého zdroja, lineárnym a logaritmickým frekvenčným rozmietaním.

Generátor má miniatúrnu veľkosť – do dlane, je vysoko výkonný, s vynikajúcimi technickými parametrami a pritom je nákladovo efektívny.

Panel generátora je ergonomicky konštruovaný na jednoduché ovládanie. Grafický LCD TFT displej s uhlopriečkou 4,3 palca vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie.

Využitie generátora sa predpokladá pri výučbe, návrhu, testovaní, riešení problémov a opráv elektronických a elektroakustických zariadení; testovanie polovodičových súčiastok atď.

Má rozhranie USB a výkonný softvér na prenos dát do počítača. Má výborný pomer cena/výkon a množstvo funkcií.

Z www stránok výrobcu si môžete stiahnuť anglický datasheet:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf

prípadne anglickú používateľskú príručku:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf


Parametre produktu :

- dvojkanálový generátor s digitálnou syntézou signálu DDS
- generovanie sínusových signálov s kmitočtom 1μHz až 30MHz
- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 15MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, trojuholník, pulz, šum, DC, ľubovoľný)
- typy modulácie AM, FM, PM, FSK signálov z interného aj externého zdroja
- podpora výstupu frekvenčne rozmietaných signálov
- podporuje spúšťanie vnútorné / vonkajšie / ručné spúšť
- 6-bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov v rozsahu 100mHz až 100MHz
- výstupná amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie
- vzorkovacia frekvencia 200MSa/s a 14 bitové vertikálne rozlíšenie
- uloženie náhodných vlnení s dĺžkou až 4kpts bodov
- z výroby uložených 24 druhov vlnových priebehov nezávislých na napájaní
- rozhranie USB s výkonným softvérom pre PC
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémový pomocník
- farebný displej TFT LCD s uhlopriečkou 109mm (4,3 palca), 480 x 272 pixelov


Technické parametre :

- výstupné kanály: 2
- vzorkovacia frekvencia: 200MSa/s
- výstupná frekvencia: až 30MHz
- frekvenčné rozlíšenie: 1μHz
- vertikálne rozlíšenie: 14 bits
- hĺbka pamäte: 8 kpts
- typy a kmitočty generovaných signálov:
sínusový: od 1μHz do 30MHz
obdĺžnikový: od 1μHz do 15MHz
rampa (píla): od 1μHz do 400kHz
pulz: od 1μHz do 15MHz
ľubovoľný: od 1μHz do 10MHz
biely Gaussov šum: 30MHz
DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- minimálna doba nábehu/zostupu signálu: typicky < 20ns
- rozsah amplitúdy pre signály ≤ 10MHz: 1mVpp až 10Vpp; (50Ω)
- rozsah amplitúdy pre signály ≤ 60MHz: 1mVpp až 5Vpp; (50Ω)
- typy modulácie: AM, FM, PM, FSK, Sweep (rozmietanie)
- výstupná impedancia impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z
- továrenské nastavenie impedancie: High Z
- ochrana proti skratu na výstupe: áno
- celk. harmon. skreslenie (pre DC až 20kHz, 1Vpp, typická hodnota): <0,2%
- presnosť do 90 dní: ±50 ppm (18℃ až 28℃)
- presnosť do 1 roka: ±100 ppm (18℃ až 28℃
- displej: farebný TFT LCD s uhlopriečkou 4,3“, 480 x 272pixelov
- rozhranie USB Device: áno
- napájanie: DC 5V, 2A
- spotreba: max. 10W
- chladenie: prirodzené
- pracovná teplota okolia: 0°C až +40°C
- pracovná vlhkosť okolia: < +35℃: ≤ 90%RH, +35℃ až +40℃: ≤ 60%RH
- pracovná nadmorská výška: max. 2000m
- hmotnosť (netto): 0,33kg
- hmotnosť (brutto): 0,77kg
- rozmery: 172 x 90 x 68mm


Obsah individuálneho balenia :

- generátor funkcií UTG932E: 1ks
- napájací adaptér AC/100 až 240V//DC/5V/2A: 1ks
- kábel rozhrania USB (UT-D14): 1ks
- kábel BNC-krokodielok (UT-L02): 1ks
- kábel BNC-BNC 1m (UT-L45): 1ks
- užívateľský manuál: 1ks


VÝROBCA : UNI-TREND
www.uni-t.cz
