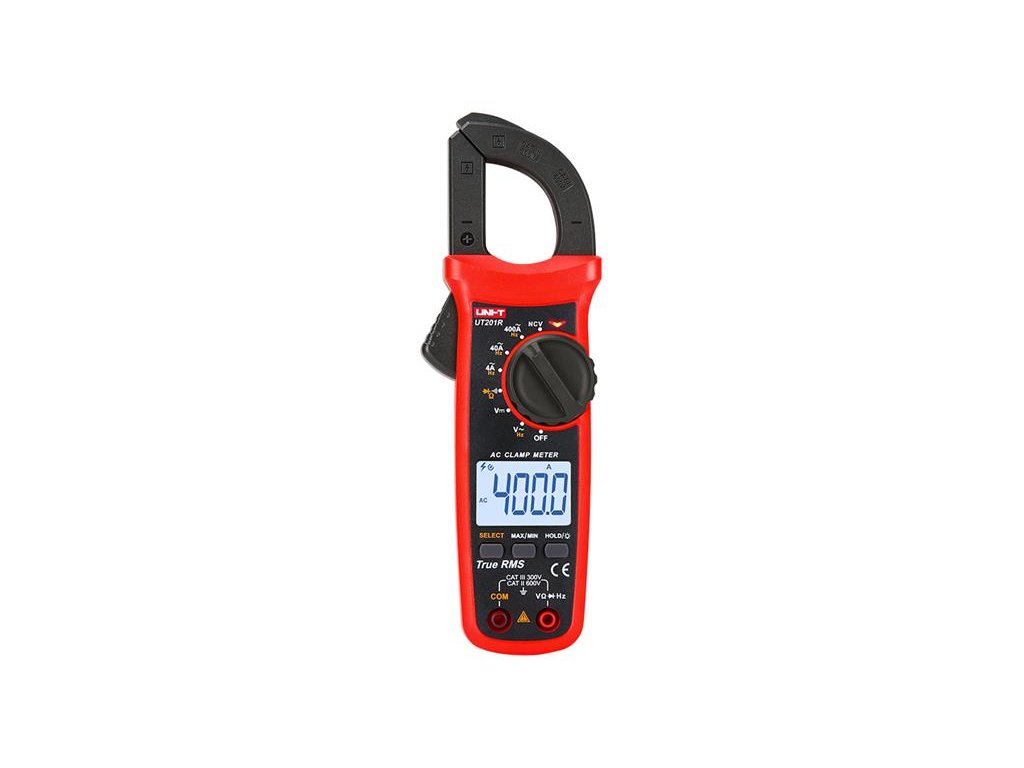

Multimeter UNI-T UT201R kliešťový

Podrobný popis

Multimeter UNI-T UT201R kliešťový
Digitálny kliešťový merač UT201R slúži na meranie striedavých a jednosmerných napätí do 600V, AC prúdov do 400A a frekvece napätia do 600V. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 37 x 25 mm so zadným podsvietením a rýchlu obnovovacou frekvenciou (3krát/s). Roztvorenie čeľustí umožňuje meranie na kábloch s priemerom až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím v dvoch citlivostiach - EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúku. Bez krytov na hrotoch možno merať testovacími káble len na rozvodoch nn kategórie CAT II. Napájacie batérie 2ks 1,5V R03. Príkon merača je cca 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je <11μA, čo účinne predlžuje životnosť batérie na cca 400 hodín.


Parametre produktu:

- meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
- NCV Multi segment displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším než 600V naprieč rozsahy
- automatické prepínanie rozsahov
- presnosť je garantovaná v rozmedzí 1% až 100% rozsahu


Technické parametre:


1. Meranie AC prúdu (rozsahy / rolišení / presnosť):

4,000 / 0,001 / 50Hz ~ 100Hz ± (4,0% + 10)
40,00 / 0,010 / 50Hz ~ 100Hz ± (2,0% + 10)
400,0 / 0,100 / 50Hz ~ 100Hz ± (2,0% + 10)
- presnosť monitorovanie kmitočtu pri meraní AC prúdu v rozmedzí 50 až 100Hz je ± (1,0% + 5) pri rozlíšení 0,1 Hz
- ochrana proti preťaženiu pri 420A


2. Meranie AC napätie (rozsah / rozlíšenie / presnosť):

4,000V / 0,001V / 10Hz ~ 10kHz ± (1,0% + 5)
40,00V / 0,010V / 10Hz ~ 10kHz ± (0,8% + 5)
400,0V / 0,100V / 10Hz ~ 10kHz ± (0,8% + 5)
600,0V / 1,000V / 10Hz ~ 10kHz ± (0,8% + 5)
- presnosť monitorovanie kmitočtu pri meraní AC napätie v rozmedzí 10 až 10k ± (1,0% + 5) pri rozlíšení 0,01Hz až 0,01kHz
- ochrana proti preťaženiu pri 600Vrms
- vstupná impedancia cca 10MGΩ


3. Meranie DC napätia (rozsah / rozlíšenie / presnosť):


400,0mV / 0,100mV / ± (0,7% + 3)
4,000V / 0,001V / ± (0,5% + 2)
40,00V / 0,010V / ± (0,7% + 3)
400,0V / 0,100V / ± (0,7% + 3)
600V / 1,000V / ± (0,7% + 3)
- vstupná impedancia cca 10MΩ
- ochrana proti preťaženiu pri 600Vrms


4. Meranie odporu (rozsahy / rozlíšenie / presnosť):

400,0Ω / 0,1Ω / ± (1,0% + 2)
4,000kΩ / 0,001kΩ / ± (0,8% + 2)
40,00kΩ / 0,01kΩ / ± (0,8% + 2)
400,0kΩ / 0,1kΩ / ± (0,8% + 2)
4,000MΩ / 0,001MΩ / ± (2,0% + 5)
40,00MΩ / 0,01MΩ / ± (2,0% + 5)
- ochrana proti preťaženiu pri 600 Vrms


5. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 10Ω signalizácia súvislého obvode zaznie bzučiak
- pri nameranom odporu väčšom než 31Ω signalizácia rozpojeného obvode neznie bzučiak
- napätie otvoreného obvodu asi 2,0V
- meranie od rozsahu 400Ω
- ochrana proti preťaženiu pri 600 Vrms


6. Meranie diód:

- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2,0V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 2,2V
- meranie od rozsahu 4,000V


7. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím v dvoch citlivostiach - EFLo a - EFHi pre rozvody nn 110V / 50 / 60Hz a 230V / 50 / 60Hz.


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: ano
- zadržanie dát (HOLD): ano
- indikácia slabej batérie: ano
- automatické vypnutie napájanie: ano
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 37 mm x 25 mm
- rozmery výrobku: 215 mm x 63 mm x 36 mm
- čistá hmotnosť produktu: 248 g
- farba výrobku: červená a sivá


Obsah balenia:

- kliešťový multimeter UT201R: 1ks
- testovacie káble: 1 pár
- batérie 1,5 V (R03): 2ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo na kartón: 40ks
- štandardné rozmery kartónu: 485 mm x 295 mm x 385 mm
- štandardná hrubá hmotnosť kartónu: 16,6 kg


VÝROBCA: UNI-TREND
https://www.uni-trend.com/
