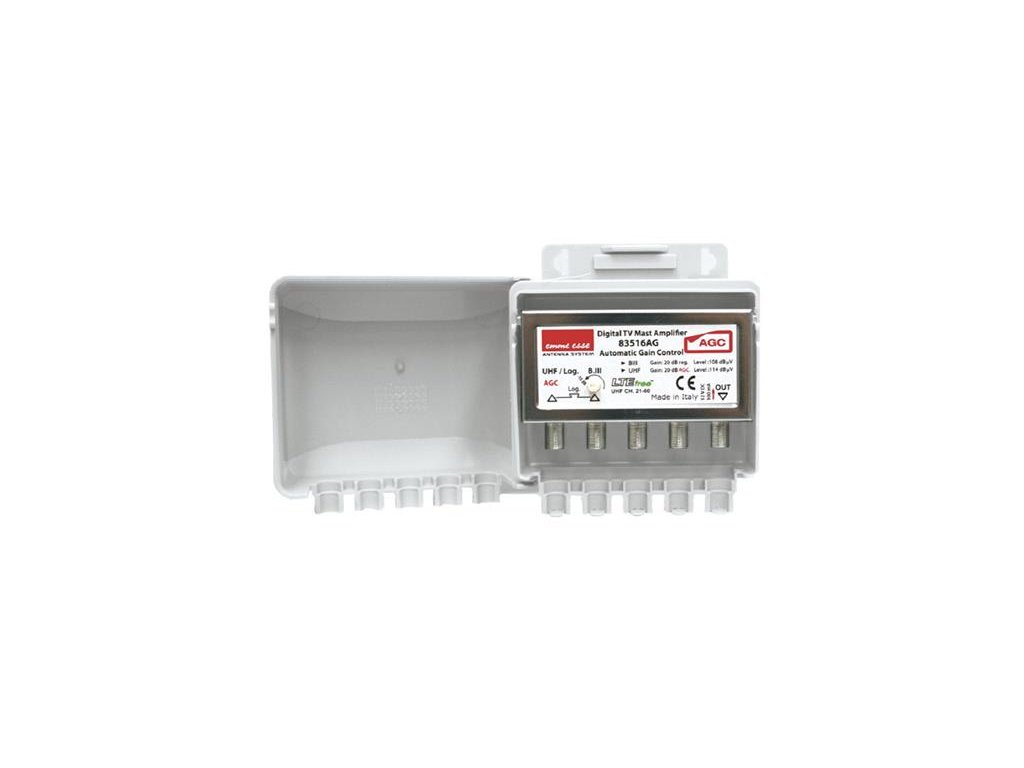

Anténny predzosilňovač Emme Esse 83516AG, na stožiar, +20dB, DAB(VHF) + UHF s AGC, filtr LTE

Podrobný popis

Anténny predzosilňovač Emme Esse 83516AG, na stožiar, +20dB, DAB(VHF) + UHF s AGC, filtr LTE
Nový rad zosilňovačov s automatickou reguláciou zisku (AGC). Tento rad zahŕňa štyri verzie a to: 83516AG (skl.č. 14411303), 81942AG (skl.č. 14411302), 82462AG a 81942A5G, ktoré sa líšia zosilnením, šumovým číslom a max. Povolenú výstupnou úrovňou a filtrom LTE alebo 5G. Zosilňovač bol navrhnutý tak, aby spĺňal všetky požiadavky na príjem digitálneho televízneho signálu v súlade s platnými smernicami CE. Zosilňovač je vhodný pre montáž do vnútorného i vonkajšieho prostredia. Plastový kryt zosilňovača zaručuje zvýšenú ochranu proti poveternostným podmienkam a je prispôsobený ako k montáži na stožiar (max. priemer cca 55mm pomocou FeZn strmeňa sa závitmi M4) tak aj na stenu, vstupy a výstupy sú na F-konektory.

Verzia 83516AG je určená na montáž na anténny stožiar, prípadne i vo vnútornom prostredí. Má buď 1 alebo 2 vstupy (dá sa konfigurovať pomocou prepojok jumper's ). V dodávanom prevedení sú vstupy oddelené - samostatne VHF a samostatne UHF. Ak vstupy prepojíme, môžeme pripojiť jedinú anténu, ktorá obsiahne pásmo DAB i UHF. Takými anténami sú napr. Antény s katalógovými číslami 14460866, 14460855. Úroveň signálu vo vstupe VHF možno znížiť odporovým potenciometrom až o 15 dB, zosilnenie je teda 5 až 20dB. Zosilnenie zosilňovača UHF v druhom vstupe je riadené automaticky pomocou spätnej väzby, takže je schopný vyrovnávať zmeny vstupného signálu vplyvom počasia a pod. a tým je vhodný aj pre diaľkový príjem DVB-T (T2). Maximálna uroveň signálu na výstupe v pásme VHF je 108dBμV a v pásme UHF je 114 dB. Max. zosilnenie v oboch pásmoch je 20dB, šum v pásme VHF 3dB, v pásme UHF 4dB.


Technické parametre :

- vstup predzosilňovača : 1ks pásmo DAB (VHF III) (174 -260 MHz)
- vstup predzosilňovača : 1ks UHF LTE free (470-790MHz)
- výstup predzosilňovača : 1ks 174 -260 MHz + 470-790MHz
- pracovná frekvencia : 174 -260 MHz + 470-790MHz
- max. zosilnenie v pásme VHF / UHF : 20 dB / 20dB
- ručná regulácia zosilnenia v pásme VHF III : 5 až 20dB
- regulácia AGC zosilnenie v pásme UHF : 5 až 20dB
- vlastné šum v pásme VHF / UHF : 3 dB / 4dB
- max. výst. pre 2 TV kanály v pásme VHF / UHF : 108dBμV / 114dBμV
- vstupný konektor : 2 x Ff
- výstupný konektor : 1 x Ff
- napájanie do výstupu zosilňovača : 12V / 75mA
- napájanie predzosilňovača 12V/50mA do vstupu : nie
- vonkajšie aj vnútorné použitie : áno
- hmotnosť : 0,25 kg
- rozmer balenia : 110 x 110 x 48 mm
