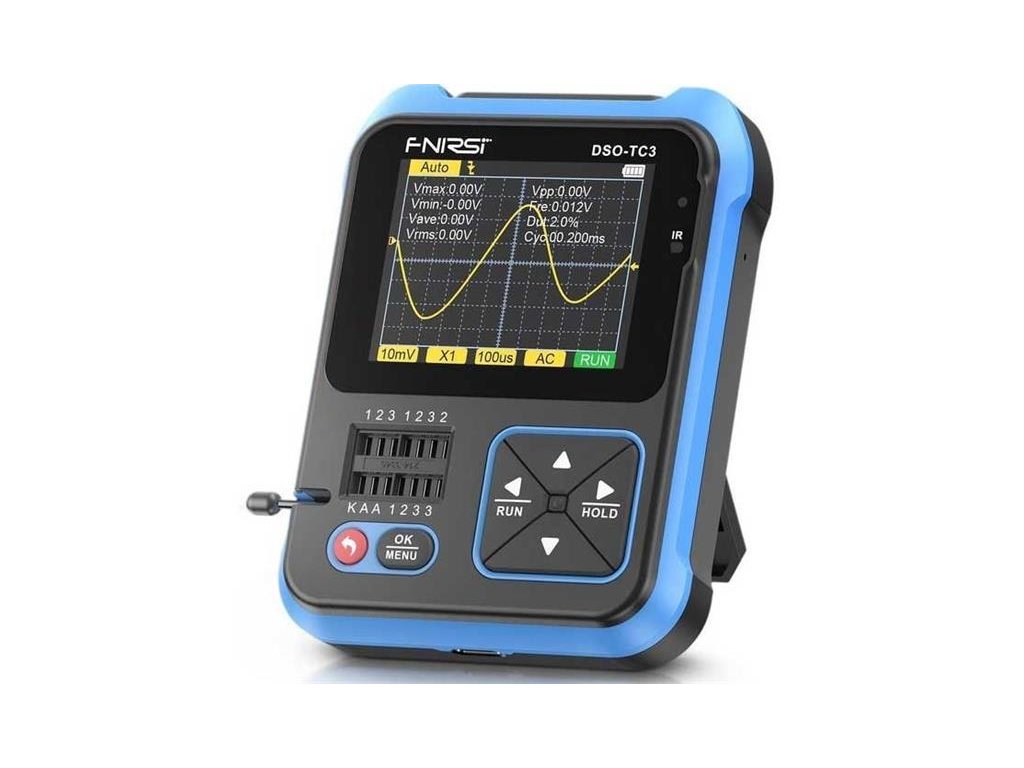

Osciloskop, generátor funkcií a tester súčiastok FNIRSI DSO-TC3

Podrobný popis

Osciloskop 500kHz, generátor funkcií a tester súčiastok FNIRSI DSO-TC3, je kompaktný digitálny osciloskop s niekoľkými funkciami:

Ručný osciloskop:
DSO-TC3 má vzorkovaciu frekvenciu v reálnom čase 10MS/sa šírku pásma 500 kHz. Vďaka kompletným funkciám spúšťania (jednoduché, normálne, automatické) je možné ľubovoľne používať periodické analógové signály aj neperiodické digitálne signály. Je vybavený výkonným tlačidlom AUTO, ktoré umožňuje zobrazovať priebehy merania bez zdĺhavého nastavovania.

Tester tranzistorov:
Funkcia testera tranzistorov umožňuje automaticky identifikovať a merať rôzne tranzistory, vrátane tranzistorov NPN a PNP, N-kanálových a P-kanálových tranzistorov s poľom účinku, tranzistorov s poľom účinku, diód, dvojitých diód, tyristorov, rezistorov, indukov.

Generátor signálu:
Generátor signálu má na výber zo 6 priebehov: sínusový priebeh, obdĺžnikový priebeh, pulzný priebeh, trojuholníkový priebeh, nábehový priebeh a jednosmerný priebeh. Výstupné frekvencie, výstupné napätie a výstupný pracovný cyklus sú nastaviteľné.


Technické parametre:

Špecifikácia tester tranzistorov:
- triódy:ß je väčšia ako 10 a menšia ako 600
- diódy: úbytok napätia v priamom smere <4,5V
- regulovaná dióda: 0,01~32V
- MOSFET: JFET,IGBT,MOSFET
- SCR: zapínacie napätie <5V, spúšťací prúd hradla pólu <6mA
- TRIAC: zapínacie napätie <5V, pólový spúšťací prúd <6mA
- kondenzátor: 25pF~100mF
- odpor: 0,01ohm~50Mohm
- indukčnosť: 10uH~1000mH
- batéria: 0,1 ~ 4,5 V
- vstupné napätie: 0 ~ 40 V
- DS18B20: 0 – 85°C
- DHT11: 0-60 ° C / 5-95%
- infračervené diaľkové dekódovanie: NEC protokol infračerveného kódu

Špecifikácia digitálny osciloskop:
- vzorkovacia frekvencia v reálnom čase: 10MSa/s
- analógová šírka pásma: 500kHz
- vstupný odpor:1Mohm
- spôsob spojenia: AC/DC
- rozsah testovacieho napätia: 400V
- vertikálna citlivosť (x1): 10mV-10V
- horizontálna časová základňa: 1us-10s
- režim spúšťania: Auto / Normal / Single
- typ spúšte: Vzostupná hrana / Klesajúca hrana
- zastavenie tvaru vlny: áno
- automatické meranie: áno

Generátor signálu:
- sínusová vlna: 1–100KHz / 0–3,3V / 50%
- štvorcová vlna: 1–100KHz / 3,3V / 50%
- pulse wave: 1–100KHz / 3.3V / 0–100%
- triangle wave: 1-100KHz / 0-3.3V / 50%
- rámp: 1–100KHz / 0–3.3V / 0–100%
- DC: 0-3,3 V

Ostatné parametre:
- displej: 2,4 palcový farebný TFT 320×240 pixelov
- batéria: interná dobíjacia batéria s kapacitou 3000 mA
- rozmery: približne 150 mm x 70 mm x 30 mm
- hmotnosť: približne 200 g

Obsah balenia:
– prístroj FNIRSI DSO-TC3
– 3× skúšobný háčik
– nabíjací kábel USB C
– príručka

Upozornenie:
Sonda P6100 s konektorom MCX nie je súčasťou balenia, treba dokúpiť zvlášť.
