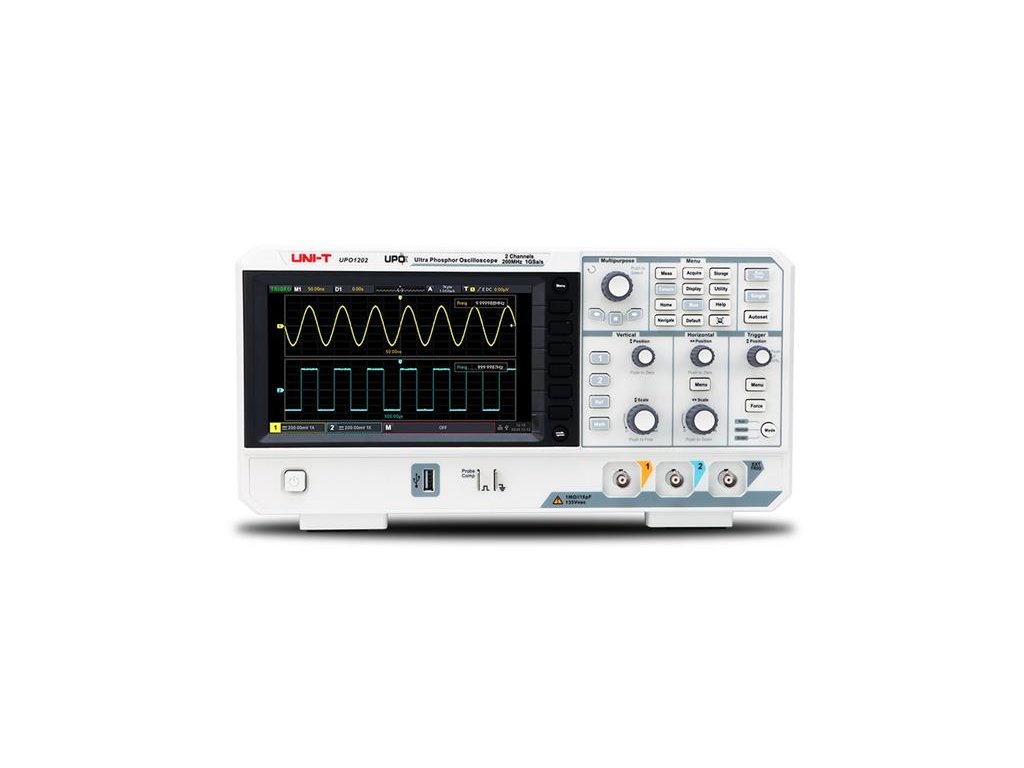

Osciloskop UNI-T UPO1202

Podrobný popis

Na tento výrobok poskytujeme 3 roky záruku.

Digitálny fosforový osciloskop UPO1202 radu UPO1002 využíva inovatívny UNI-T Ultra Phosphor 2.0 s novým vylepšeným vzhľadom a funkciou hlbokého ukladania, vysokou rýchlosťou snímania priebehu, nahrávaním a prehrávaním priebehu v reálnom čase a zobrazením v 256 odtieňoch šedej. Rad podporuje modul DVM, bohaté funkcie spúšťania a dekódovania zbernice a podporuje hardvérové dekódovanie v reálnom čase s plnou pamäťou. Je široko používaný v mnohých oblastiach, vrátane návrhu vstavaných systémov, inštrumentácie, priemyselnej elektroniky, spotrebnej elektroniky, automobilovej elektroniky, údržby v teréne, výskume a vývoji a vzdelávaní.


Parametre produktu:

- automatické meranie mnohých parametrov
- funkcia rozdelenia obrazovky
- matematické funkcie sčítania, odčítania, násobenia, delenia a FFT

- Ultra Phosphor 2.0:
normálna rýchlosť snímania priebehu až 100 000 wfms/s, v režime Fast Acquire dosahuje rýchlosť snímania priebehu až 500 000 wfms/s

- dlhá dĺžka pamätí záznamu:
56 Mpts dĺžka pamäte záznamu pre informácie v plnej frekvenčnej doméne pri vysokých vzorkovacích frekvenciách

- Multi-Scopes 2.0:
Multi-Scopes 2.0 dokáže oddeliť časovú základňu a napäťovú mriežku dvoch kanálov, takže užívatelia môžu súčasne sledovať dva úplne odlišné signály v rovnakom okne

- Full-memory hardvér real-time decoding:
Hardwarové dekódovanie v reálnom čase s plnou pamäťou, vysoko efektívna analýza: Pri hlbokom úložisku 56 Mbps dosahuje rýchlosť dekódovania 3 protokolov (RS232/UART, I2C, SPI) milisekúnd, čo je 100-krát rýchlejšie ako tradičné softvérové dekódovanie a výrazne


Technické parametre:

- typ osciloskopu: číslicový
- napájanie : 100V-240V AC, 50/60Hz
- počet kanálov: 2 analógové
- šírka pásma: 200 MHz
- vzorkovacia frekvencia v reálnom čase: 1GSa/S
- doba nábehu: ≤1,8 ns
- dĺžka pamäte záznamu: 56Mpts
- vstupná impedancia: 1MΩ/16pF
- vstupná citlivosť: 500µV/dielok...20V/dielok
- zahrnuté zbernicové protokoly: RS232, UART, I2C, SPI
- spúšťanie: nástupná hrana, Nth Edge, okienkom, pattern, runt, zostupná hrana, s oneskorením, šírkou impulzu, slope, timeout, video signálom
- časová základňa: 1n...1ks/dielik
- vertikálne rozlíšenie: 8bit
- voliteľné zbernicové protokoly: Žiadny
- druh použitého zobrazovača: LCD TFT 7"
- rozmery na prepravu (D x Š x V): 336 mm × 164 mm × 105 mm
- prepravná hmotnosť: <2,5 kg


Obsah balenia:
- napájací kábel
- kábel USB 2.0
- sonda 100MHz*2 (UT-P04)


Výrobca: UNI-T
